门式脚手架施工方案
文章作者:admin 上传时间:2018-12-02
门式脚手架的组成门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构,再设置水平加固杆、剪刀撑、封口杆、托座与底座,并采用边墙件与建筑物猪蹄结构相连接的一种标准化钢管脚手架。
![](/uploads/allimg/181202/1-1Q202131A5605.jpg)
搭设准备工作,脚手架搭设前,工程技术负责人应向架设和使用人员作技术交底。对门架配件、加固件进行检查验收,禁止使用不合格的构配件。对脚手架的搭设场地进行清理、平整。搭设技术要求:地基处理:当脚手架搭设在结构楼面、挑台上时,立杆底座下应铺设垫板或垫块。在脚手架基础上应弹处门架立杆位置线,垫板、底座安放位置要准确。
门式脚手架搭设程序。脚手架的组装:应自左端延伸向右端,自下而上按步架设,并逐层改变搭设方向,减少误差积累,不可自两端相向搭设或相间进行,以避免结合处错位,难于连接。脚手架搭设的顺序: 铺设垫木(板)→安放底座→自一端起立门架并随即装交叉支撑→安装水平架(或脚手板)→安装钢梯→安装水平加固杆→照上述步骤,逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。
脚手架的搭设必须配合施工监督,一次搭设高度不应超过最上层连墙件三步或自由高度小于6m,以保证脚手架稳定。架设门架及配件安装注意事项。交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。不同产品的门架与配件不得混合使用于同一脚手架。交叉支撑、水平架及脚手板应紧随门架的安装及时设置。各部件的锁臂、搭钩必须处于锁柱状态。
水平架或脚手板应在同一步内连续设置,脚手板应满铺。挡脚板应在脚手架施工层两侧设置,栏板(杆)应在脚手架施工层外侧设置,栏杆、挡脚板应在门架立杆的内侧设置。水平加固杆、剪刀的撑安装:水平加固杆、剪刀撑安装应符合构造要求,并与脚手架的搭设同步进行。水平加固杆应采用扣件与门架在立杆内侧连牢,剪刀撑应采用扣件与门架立杆外侧连牢。
连墙件的安装:连墙件的安装必须随脚手架搭设同步进行,严禁搭设完毕补作。当脚手架操作层高处相邻连墙件以上两步时,应采用临时加强稳定措施,直到连墙件搭设完毕后方可拆除。连墙件埋入墙身的部分必须牢固可靠,连墙件必须垂直于墙面,不允许向上倾斜。连墙件应连于上、下两榀门架的接头附近。

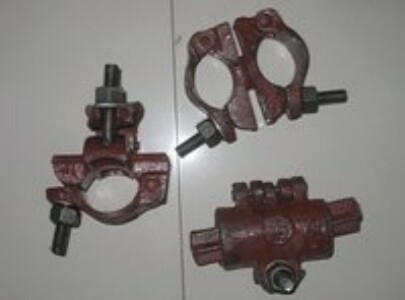

当采用一支一拉的柔性连墙构造时,拉、支点间距应不大于400mm.加固件、连墙件等与门架采用扣件连接时应满足的要求1.扣件规格应与所连钢管外径相匹配。扣件螺栓拧紧扭力矩值为45N?m~60N?m,并不得小于40N?m.各杆件端头伸出扣件盖板边缘长度应不小于100mm.
